說明：

1. 每套機器使用場地面積

   長度＞2.5米，寬度＞0.8米，高度＞1.3m

2. 場地應平整無傾斜，地坪堅固

3. 電源要求：

   3.1電源總功率不低于35KW  ， 電源電壓380V 三相五線制

   3.2每套機器 電加熱功率5KW（三相四線）

   3.3每套機器超聲功率3KW（單相  AC220V）

4. 提供水源  常壓市水

技術參數

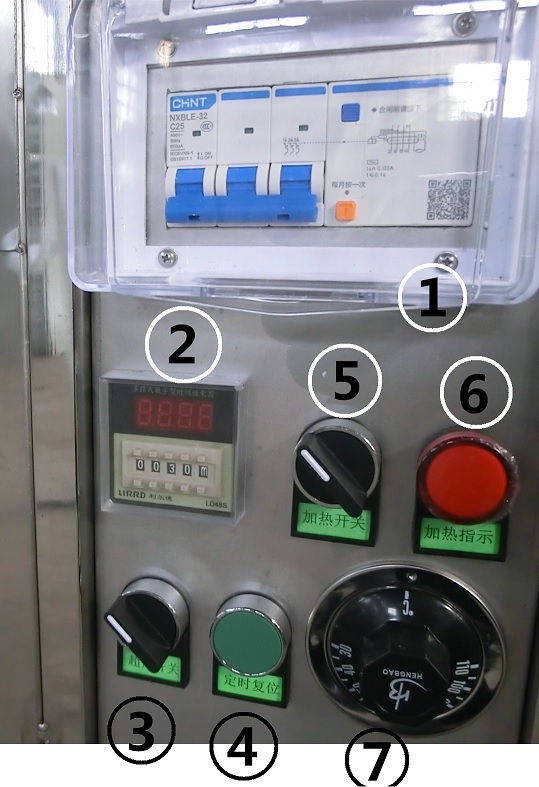

1. 面板示意圖



   1. 總電源開關（具有漏電保護功能）

   2. 時間控制器（超聲時間控制）

   3. 超聲電源開關

   4. 超聲定時復位按鈕

   5. 加熱電源開關

   6. 加熱顯示燈

   7. 溫度調節旋鈕

操作指南




1.按照接線示意圖接好電源，保證連接牢固。




2.在超聲波清洗槽中放入清洗介質，液位不低于加熱管高度（重要）。













































 3.開啟電源總開關




4.開啟加熱電源開關，然后調節溫度旋鈕，推薦溫度50~60℃，冬天一般需提前進行加熱。




5.將所需清洗的工件放入清洗籃中，然后放入清洗槽。




6.設定清洗的時間，分別設置時、分、秒，按上下鍵進行加減。（如每次清洗時間相同時，待到達時間自動停止后，可直接按操作面板上的定時復位④按鈕，系統根據客戶前次預設時間進行清洗）




7.開啟超聲波電源開關，啟動超聲波清洗機進行清洗作業。




8.當達到指定時間自動停止超聲波清洗，取出器件。




9.排水之前必須注意，先關閉加熱裝置，再排水。




10.下班前關閉總電源
