雙頻超聲波研究之七 雙頻超聲波場強測試

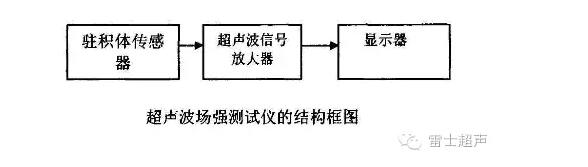

在超聲換能器匹配電感和換能器的頻率特性測試中，需要測試換能器是否工作在最佳諧振點上，傳統的方法是觀察清洗液波紋的大小，這種方法雖然直觀，但不夠準確，而且不能量化。為了準確測出超聲波清洗機清洗液中的聲場強度，我們采用駐體做傳聲器，利用超聲波場強測試儀，測量液體中超聲波場強大小的，超聲波場強測試儀的工作原理：由駐積體傳感器采集到清洗液中超聲波場強的信息，轉換成電信號，然后通過超聲波信號放大電路對電信號進行放大，最后用壓電表以電壓的形式反映出聲場的強弱，如下圖。

超聲波接收器由駐積體咪頭組成，其作用是將超聲波清洗液中超聲波聲場強度轉換成一定大小的電壓信號，液體中超聲波的壓強越大，轉換所得的電壓信號也越大。超聲波信號放大電路，是由晶體極管及外圍電路組成，其作用是對來自超聲波接收器的電信號進行放大，電壓表頭用來對放大后的超聲波信號顯示，指示清洗液中各點強的大小。

雙頻超聲清洗機清洗槽內場強的測試

由駐波的理論可知，在超聲波駐波的波接處，超聲波的聲場強度最小，約等于0，測試表中的電壓有最小值，而在超聲波駐波的波腹處，其聲場強度最大，測試表中的電壓有最大值。

雙頻超聲清洗機清洗槽內場強測試方法：

測試條件：總水深5.5cm，換能器輸入交流電壓140v。

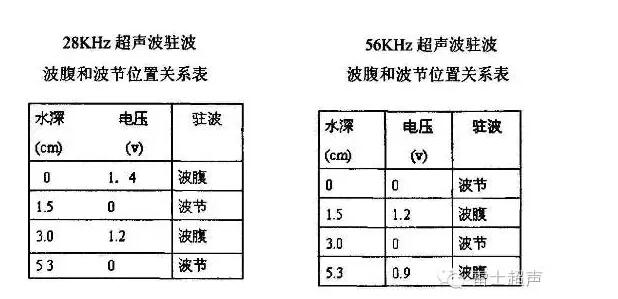

將駐極體探頭分別置于清洗液不同深度點，超聲換能器分別工作于28khz和56khz諧振點和泛諧振點上，分別測出不同深度點的場強對應的電壓值，如圖。
